EFA CAMverse öffnet Gerber X3, EAGLE, ODB++, IPC-2581, GenCAD, IPC-D-356, DXF, PADS und KiCad in einem einzigen nativen Windows-Tool – Lagen, Stackup, Bohrungen, Bauteile und Netzlisten auf einen Blick, in 2D und 3D.
Gerber, ODB++, IPC-2581, KiCad und 5 weitere Formate öffnen und ansehen – von der Konstruktion bis zur Fertigungsprüfung. EFA CAMverse liest jedes Format nativ, ohne Konvertierung und ohne Cloud. Ein Klick auf ein Format führt zu allen Details.
.gbr / .ger – RS-274X & Excellon-Bohrdaten, inkl. .gbrjob
Mehr erfahren →.brd- & .sch-Dateien nativ öffnen – ohne Import
Mehr erfahren →Lagen, Netze & Stackup ansehen
Mehr erfahren →Offener Industriestandard (DPMX)
Mehr erfahren →Bestückdaten – Import & Export
Mehr erfahren →Bare-Board-Netzliste & Testdaten
Mehr erfahren →.dxf – Mechanik & Bestückung (AutoCAD), Import & Export
Mehr erfahren →.asc nativ ansehen (Siemens/Mentor)
Mehr erfahren →.kicad_pcb & .kicad_pro öffnen
Mehr erfahren →Stückliste, Bauteilattribute und Bestückpositionen holen Sie mit wenigen Klicks aus den CAM-Daten Ihres Kunden – für Kalkulation, Einkauf und Angebot.
Voraussetzung: Die Angaben müssen in den Quelldaten enthalten sein – etwa als Bauteilattribute in ODB++, IPC-2581, Gerber X3, EAGLE, KiCad, PADS oder GenCAD. Was enthalten ist, exportiert EFA CAMverse vollständig.
Alles zu Stückliste & Angebot →| Qty | RefDes | Value | Package | MPN | Manufacturer |
|---|---|---|---|---|---|
| 12 | C1, C3, C7 … | 100n | 0402 | GRM155R71C104KA88D | Murata |
| 8 | R4, R5, R9 … | 10k | 0603 | RC0603FR-0710KL | Yageo |
| 2 | D1, D2 | BAT54S | SOT-23 | BAT54S,215 | Nexperia |
| 1 | U3 | SAMD21G18 | QFN-48 | ATSAMD21G18A-MU | Microchip |
+ alle weiteren Attribute der Quelldaten als eigene Spalten, z. B. Toleranz, Bauhöhe, RoHS, Datenblatt …
Gerber-Daten um Koordinaten ergänzen, den Bestückdruck passend zur Variante erzeugen und die Leiterkarte in 3D prüfen – drei Schritte in einem Werkzeug.
Der EMS-Alltag: Der Kunde liefert klassische Gerber-Daten ohne Bauteilinformation – und irgendeine Pick-&-Place-Datei. EFA CAMverse führt beides zusammen und ergänzt die komplette Bauteilebene, wie man sie sonst nur von Gerber X3 kennt.
Gerber X/X2.gbrLagen, Pads, Bohrungen – ohne Bauteilinfo
Pick-&-Place-Datei aus dem CAD
Gerber X3 (für die Bestückung)
EFA CAMverse zeigt keinen gelieferten Bestückplan an, sondern zeichnet ihn aus den Daten selbst – Bauteil für Bauteil. Genau deshalb lässt sich die Variante Ihres Kunden wirklich abbilden: Was nicht bestückt wird, erscheint gar nicht erst.

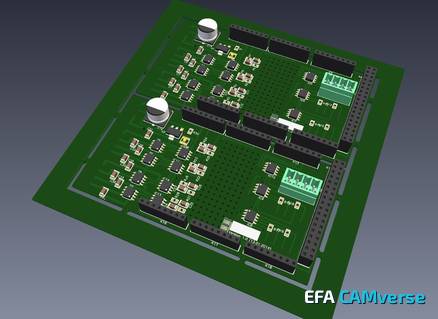

Ein Klick wechselt von der Lagenansicht in die räumliche Darstellung: Leiterkarte, Oberflächen und Bauteile als echtes 3D-Modell – frei dreh- und zoombar.
Als DXF an Nutzentrennen und Konstruktion, als GenCAD 1.4 an Prüffeld und Bestückautomaten – und mit der EFA SmartSuite direkt in die automatisierte Inspektion.
Ob Gerber, ODB++, KiCad oder eines der anderen Formate: EFA CAMverse gibt Ihre Daten als DXF weiter – mit fertigen Vorgaben für den jeweiligen Zweck.
DXF.dxfIn-Circuit-Tester, Flying-Probe- und AOI-Anlagen oder Bestückautomaten erwarten zur Programmierung häufig GenCAD. EFA CAMverse erzeugt die Datei aus 7 der 9 Formate – echte Konvertierung, nicht nur Anzeige.
GenCAD 1.4.cadIn Verbindung mit der EFA SmartSuite erzeugt EFA CAMverse vollständig eingerichtete EFA-Projekte – ohne dass Sie Koordinatendatei, Stückliste oder Bestückdrucke von Hand übernehmen.
Ein einheitlicher Funktionssatz über alle Formate – statt für jedes Format ein anderes Werkzeug.
Alle Lagen einzeln schalten, Transparenz regeln und den kompletten Materialaufbau im Stackup-Pane lesen.
Die Leiterkarte räumlich betrachten – mit Bauteilen als 3D-Körper, frei drehen und zoomen.
Bohrtabellen, Netzlisten-Pane und bidirektionales Highlight – per Doppelklick zum Netz zoomen.

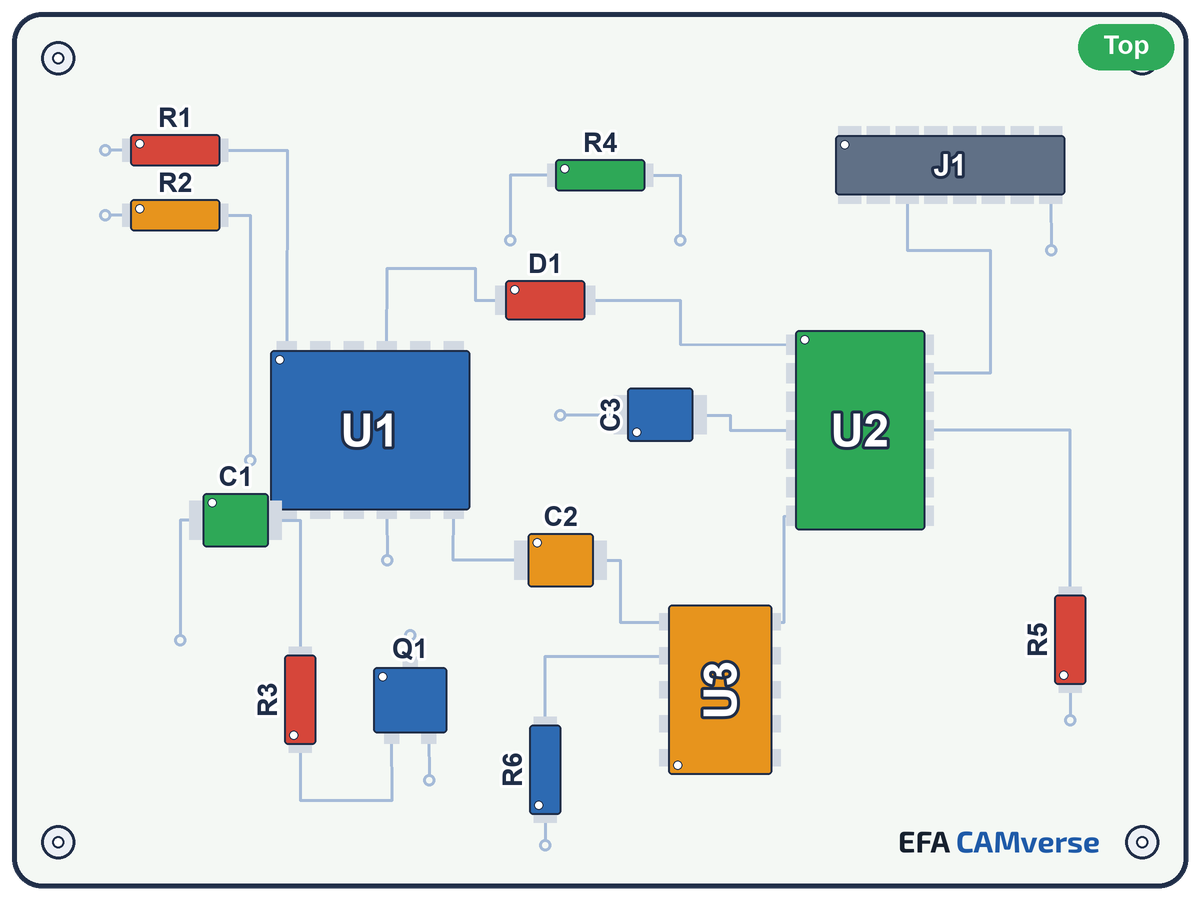

Bestückungsansichten flexibel erstellen – Bauteile passend zur Kundenvariante per Klick ein- und ausblenden, Beschriftung frei wählbar.
Klassische Gerber-Daten um externe Koordinatendaten ergänzen – EFA CAMverse führt beides zu Gerber X3 (für die Bestückung) zusammen.
Für die Fertigung exportieren: Bilder als PDF, PNG oder JPG, Koordinaten und BoM als CSV oder Excel.
Präzise Abstands- und Geometriemessung – mit Hüllrechteck und Mittelpunkt jeder Komponente.
Eingelesene Daten als GenCAD 1.4 oder DXF weitergeben – echte Konvertierung, nicht nur Anzeige.
Native Windows-Anwendung – keine Cloud, kein Upload. Ihre Fertigungsdaten bleiben lokal.
Ein vertrautes Bedienkonzept für jedes Format: einmal einarbeiten, dann Gerber, ODB++, KiCad und 6 weitere Formate gleich bedienen – in einer einzigen Anwendung.
EFA CAMverse kompakt – kurz und praxisnah, auf LinkedIn und hier mit Video. Die Serie im Überblick:
EFA CAMverse ist als Viewer kostenlos nutzbar – höherwertige Funktionen schalten Sie bei Bedarf frei. Nativ unter Windows, Ihre Daten bleiben lokal.
Da EFA CAMverse gerade erst veröffentlicht wurde, zeigt Windows beim ersten Start noch einen SmartScreen-Sicherheitshinweis („Der Computer wurde durch Windows geschützt“). Das ist normal – die App ist mit einem EV-Zertifikat signiert und sicher. So lässt sie sich starten:
